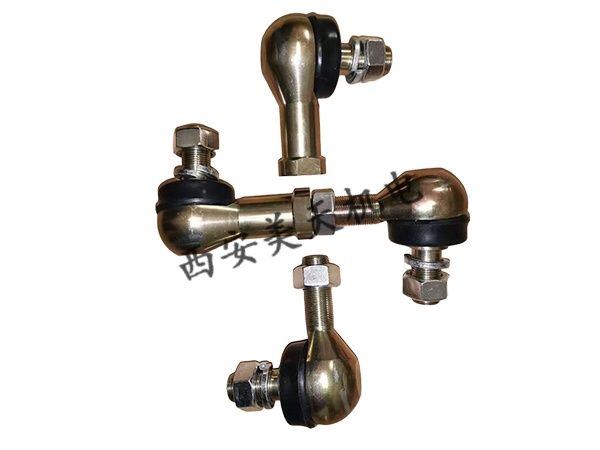

球型铰链机构 QJ-60 执行器铰链 绞链6000NM
产品说明：
球型连接铰链是用于自动控制中的执行器与调节机构的连接附件。它采用了球型轴承结构具有控制灵活、准确、扭转角度大的优点，由于该铰链安装、调整方便、安全可靠。所以，它广泛地应用在电力、石油化工、冶金、矿山、轻纺等工业的自动控制系统中。
球铰链由于选用了球型轴承结构，能灵活的承受来自各异面的压力。
产品结构特点：
1 该产品由于选用了球型轴承结构，能灵活的承受来自各异面的压力。
2 该产品与执行器的连接有锥体及直柄两种，扩大了仪表使用面。
3 球型连接铰链采用左旋、右旋螺纹连接方便可靠、可调范围大。
4 本连接铰链采用全封闭结构，保养方便。
安装：
1 安装前应准确测量连接位置的距离（此时调节螺母应在中间位置），以确定连接管的长度。将连接管与左旋、右旋螺母焊接、此时应可做缩短或放长连接杆的适量调整，再用锁紧螺母锁紧。
2 先将铰链装在执行器出轴杠杆与调节机构控制连杆上，如选用锥体连接应先用专用铰刀将出轴杠杆与控制连杆铰成1：10孔，再行连接。
3 安装完毕，应用手动进行连动试运转，如转动灵活方可使用。
规格型号及主要技术参数：
1 销轴扭转角度为20°±2°
2 锥形销轴锥度为1：10K6 -
您可能感兴趣
-
西安美天机电设备有限公司
电动调节阀，电动执行器及配件，阀门定位器，气动阀，伺服放大器 气动阀及附件, 电磁阀针型阀 ,压力仪表, 压力变送器,锅炉系统产品

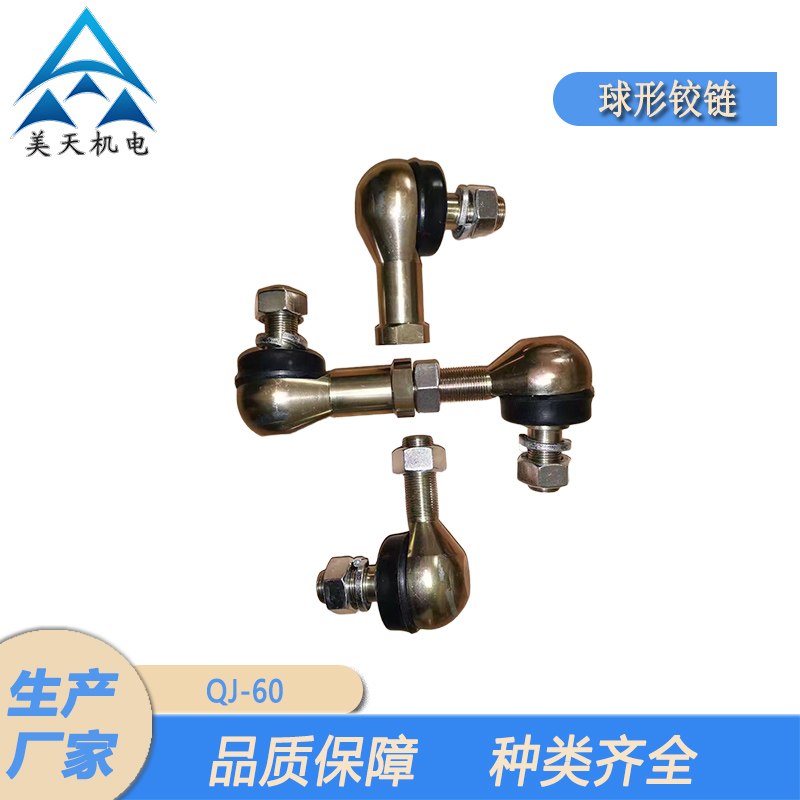

美天机电球型滚子链 电厂专用球形铰链机构QJ-60
页面价格仅供参考，具体请联系报价起批量 价格 - ≧1 套
￥699.00
- 产品型号：QJ-60
- 品 牌：美天机电
- 所 在 地：陕西西安
- 更新日期：2025-10-28
