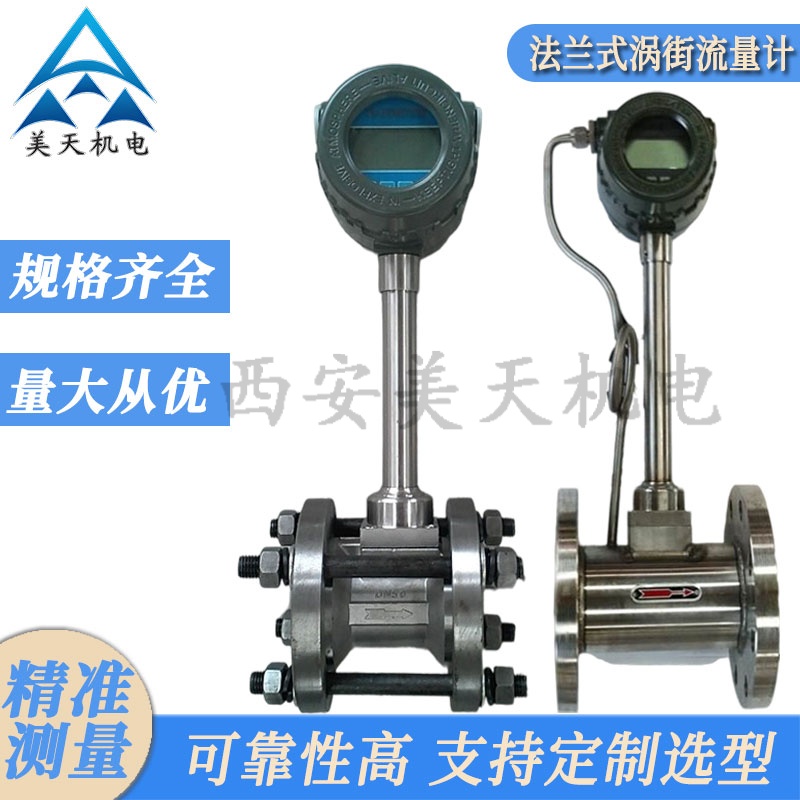

法兰式含温压补偿涡街流量计 工业管道液体气体监测

由于本司产品种类和型号较多，具体型号规格价格请以详细咨询客服为准，感谢您的理解！！！

涡街流量计  法兰卡装温压补偿一体式  法兰温压补偿一体式

一、基本原理

     涡街流量计是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。当流体流经涡街流量计的漩涡发生体时，会在其两侧交替产生两列规则的旋涡，这些旋涡的释放频率与流体的平均流速成正比，通过测量旋涡的释放频率就可以计算出流体的流量。

二、特点

（一）高精度：温压补偿涡街流量计能够准确测量流体的流量，并通过温压补偿技术消除温度和压力变化对测量结果的影响，提高了测量的精度。

（二）广泛适用性：该流量计可用于测量气体、液体、蒸气等多种介质，具有广泛的适用性。

（三）稳定性好：由于采用了压电应力式传感器等先进技术，温压补偿涡街流量计能够长期稳定地工作，并保持良好的测量性能。

（四）维护方便：流量计无可动机械零件，因此维护量小，且仪表参数能长期稳定。

（五）易于配套使用：流量计具有模拟标准信号和数字脉冲信号输出，容易与计算机等数字系统配套使用，便于实现自动化控制和远程监控

三、应用领域

温压补偿涡街流量计广泛应用于石化、冶金、纺织、医药、机械、供水、供热、热电、科研等行业的各种液体、气体、蒸汽等单相流体的工艺计量和节能管理。在工业流程控制和能源管理与计量中发挥着重要作用。


四、主要参数

1、测量介质：气体，液体，蒸汽（不同规格测量介质不一样）

2、口径规格：法兰式DN25mm~DN300mm

3、测量范围：气体5~50m/s，(可以扩展到65m/s);液体0.5~5m/s，(可以扩展到7m/s)

4、测量精度：1级/1.5级

5、被测介质温度：常温:-25℃~100℃ 高温:-25℃~150℃或-25℃~300℃

6、公称压力：1.6Mpa;2.5Mpa;4.0Mpa(可按订货要求供应)

7、输出信号(信脉冲电压输出信号号线接口为M20x标准电压1.5内螺纹)：

脉冲电压输出信号：高电平8~10V，低电平0.7~1.3V(防爆型:高电平4~5V 低电平0.7~1.3V)
脉冲占空比约50%，传输距离为100米；

标准电压输出信号：DC4~20mA 允许外接负载电阻小于600Q(电源24V)，传输距离为3000米

8、仪器使用环境：温度:-25℃~+55℃ 湿度:5~90%RH(50℃)

9、材质:表体为304不锈钢，转换器外壳为铝合金；表体为316不锈钢需订做

10、电源：DC12V+10%;DC24V+10%;锂电池3.6V
