美天 球形铰链 现货量大优惠QJ-60/QJ-25/QJ-250

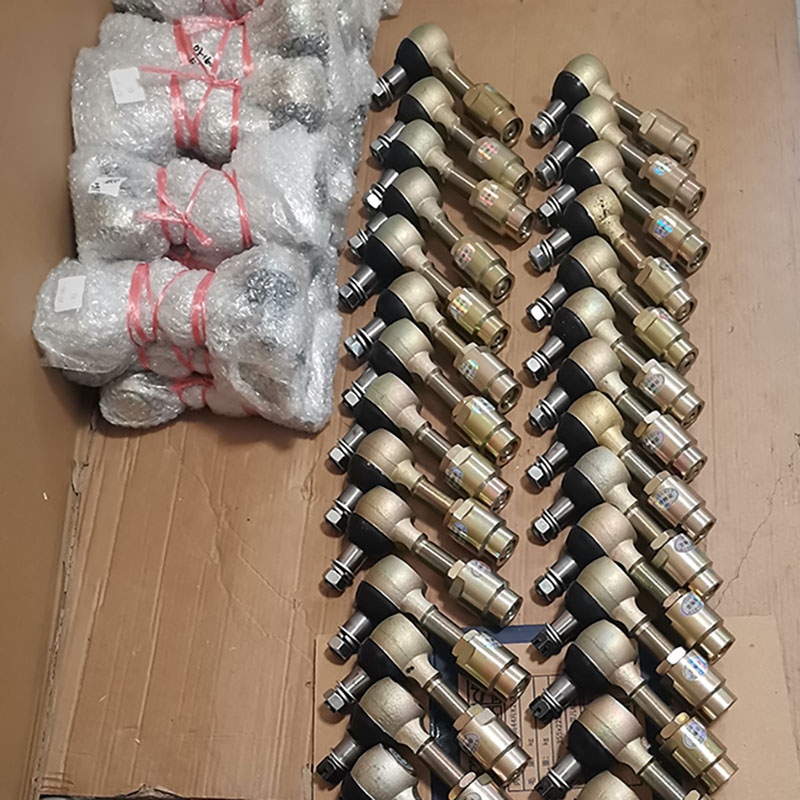

球型铰链机构    QJ-250 球铰链   QJ-60 执行器铰链    绞链6000NM
    产品说明
     球型连接铰链是用于自动控制中的执行器与调节机构的连接附件。它采用了球型轴承结构具有控制灵活、准确、扭转角度大的优点，由于该铰链安装、调整方便、安全可靠。所以，它广泛地应用在电力、石油化工、冶金、矿山、轻纺等工业的自动控制系统中。
　　球铰链由于选用了球型轴承结构，能灵活的承受来自各异面的压力。
二、  产品结构特点
1 该产品由于选用了球型轴承结构，能灵活的承受来自各异面的压力。
      2 该产品与执行器的连接有锥体及直柄两种，扩大了仪表使用面。
      3 球型连接铰链采用左旋、右旋螺纹连接方便可靠、可调范围大。
      4 本连接铰链采用全封闭结构，保养方便。
三、安装
   1 安装前应准确测量连接位置的距离（此时调节螺母应在中间位置），以确定连接管的长度。将连接管与左旋、右旋螺母焊接、此时应可做缩短或放长连接杆的适量调整，再用锁紧螺母锁紧。
   2 先将铰链装在执行器出轴杠杆与调节机构控制连杆上，如选用锥体连接应先用专用铰刀将出轴杠杆与控制连杆铰成1：10孔，再行连接。
  3 安装完毕，应用手动进行连动试运转，如转动灵活方可使用。
四、规格型号及主要技术参数

1 销轴扭转角度为20°±2°
2 锥形销轴锥度为1：10K6
规格型号    传递扭距

NM    连杆螺纹
可调范围mm    销轴锥端
*大尺寸
mm    直柄销轴
尺寸
mm    销轴长度

mm    允许配套执器
*小扭臂长度
mm
QJ-10    100    0-50    Φ16    Φ14    14    120
QJ-25    250    0-70    Φ18    Φ16    20    120
QJ-60    600    0-90    Φ20    Φ18    22    150
QJ-160    1600    0-110    Φ23    Φ20    24    170
QJ-400    4000    0-150    Φ38    Φ30    24    200
QJ-600    6000    0-150    Φ40    Φ30    32    200
QJ-2000    10000    0-150    Φ44    Φ40    40    200
